Kendrion N.V. — Industrial Magnetic Systems

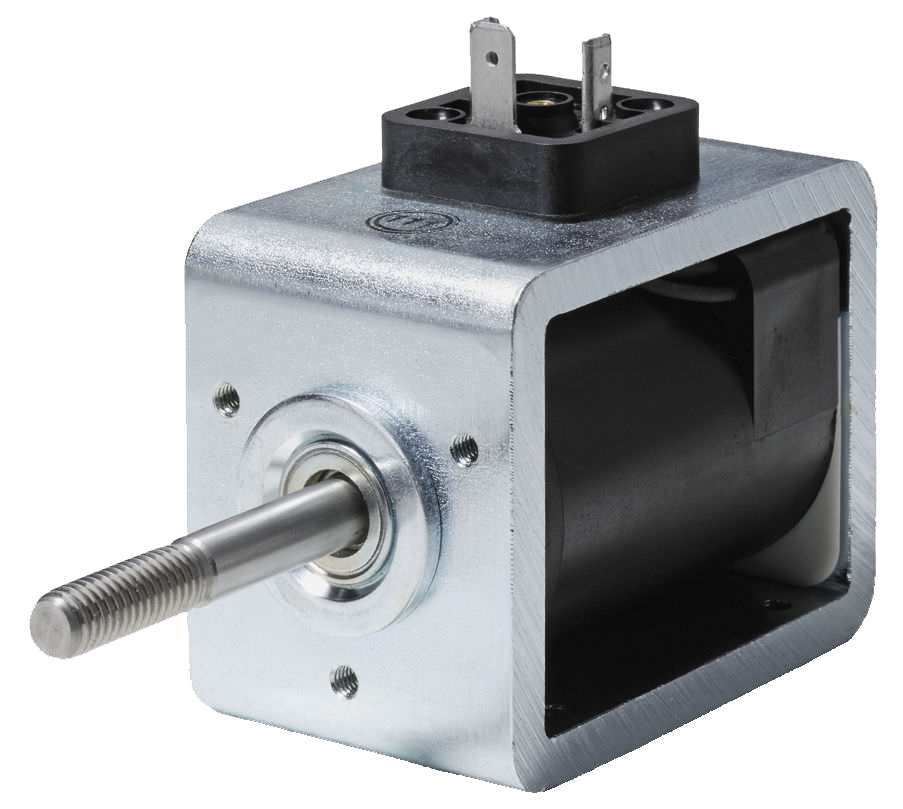

Рамочные соленоиды Kendrion Classic Line — универсальные и экономически эффективные приводные соленоиды, идеально подходящие для прецизионных механических и промышленных применений. Используются в транспортной промышленности, а также в системах автоматизации и конвейерных системах. Характеризуются наличием индивидуальных монтажных вариантов,  подшипником якоря, не требующий обслуживания, компактной конструкцией.

Технические характеристики:

• Напряжение питания: 24 / 205 V DC
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 3-30 мм
• Магнитная сила: 0,5-550 Н
• Класс защиты устройства: IP00/IP40
• Класс защиты соединения: IP00/IP65
• Тип установки: боковой, передний; с помощью резьбовых отверстий
• Температурный класс: B

Однотактовые соленоиды Kendrion High Power line — характеризуются чрезвычайно большими магнитными силами, большими значениями хода, коротким временем переключения и бесперебойной работой, не требуют технического обслуживания. Применяются в машиностроении, упаковочной индустрии, технологиях автоматизации.

Технические характеристики:

• Напряжение питания: 24-205 V DC
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 8-50 мм
• Магнитная сила: 8-600 Н
• Класс защиты устройства: IP54
• Класс защиты соединения: IP65
• Тип установки: передний конец; с помощью двух резьбовых отверстий
• Температурный класс: B

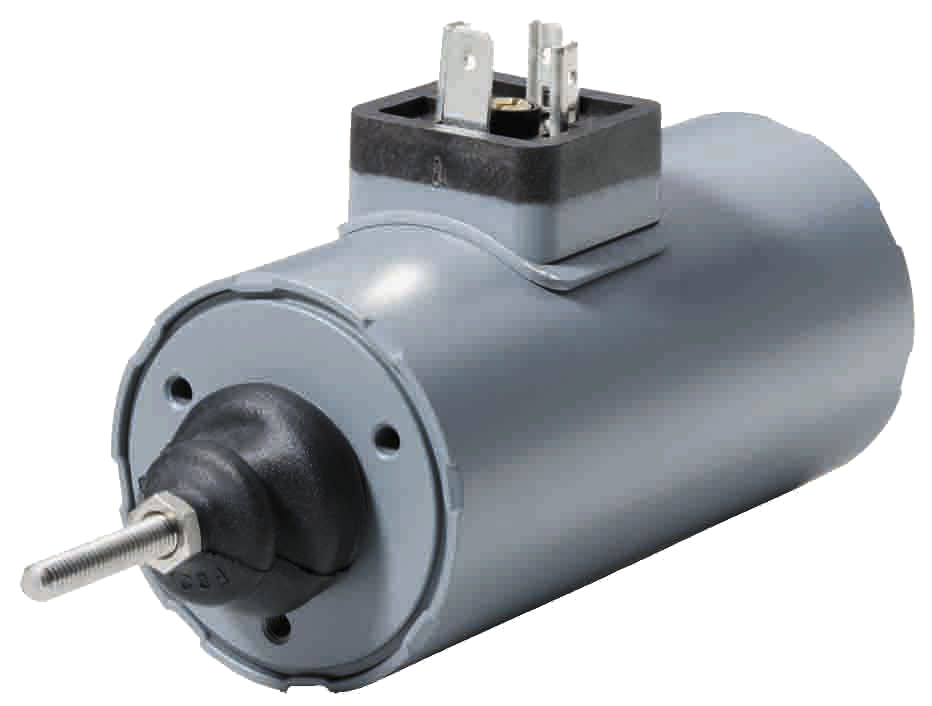

Реверсивные соленоиды Kendrion High Power line — характеризуются чрезвычайно большими магнитными силами, большими значениями хода, коротким временем переключения и бесперебойной работой, не требуют технического обслуживания. Применяются в машиностроении, упаковочной индустрии, технологиях автоматизации.

Технические характеристики:

• Напряжение питания: 24 V DC / 230 V AC
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 7-40 мм
• Магнитная сила: 6-880 Н
• Класс защиты устройства: IP54
• Класс защиты соединения: IP65
• Тип установки: передняя сторона; с помощью резьбовых отверстий
• Температурный класс: B

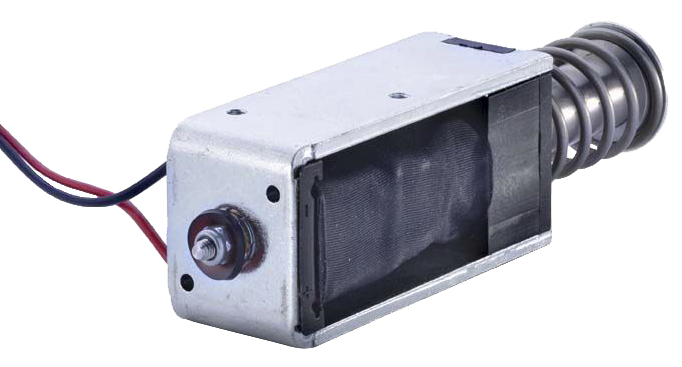

Моно-/ Бистабильные однотактовые соленоиды для краткосрочного, а также прерывистого режима работы с возрастающими характеристиками магнитной силы. Встроенные постоянные магниты удерживают якорь с определенной силой без подачи электроэнергии. Высокая устойчивость к износу. Используются в энергетических системах, машиностроении, системах автоматизации.

Технические характеристики:

• Напряжение питания: 24 V DC
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 2-8 мм
• Магнитная сила: 0,7-21 Н
• Класс защиты устройства: IP40
• Класс защиты соединения: IP00
• Тип установки: боковое, на передней стороне; с помощью резьбовых отверстий
• Температурный класс: E

Технические характеристики:

• Напряжение питания: 12V, 24V, 110V, 230V, 400V AC / 50, 60 Hz
• Рабочий цикл: 5-100 %
• Ход: 5-50 мм
• Магнитная сила: 20-400 Н
• Класс защиты устройства: IP00/IP54
• Класс защиты соединения: IP00/IP54
• Тип установки: монтажное отверстие, опорная плита, монтажная рама, корпус
• Температурный класс: B

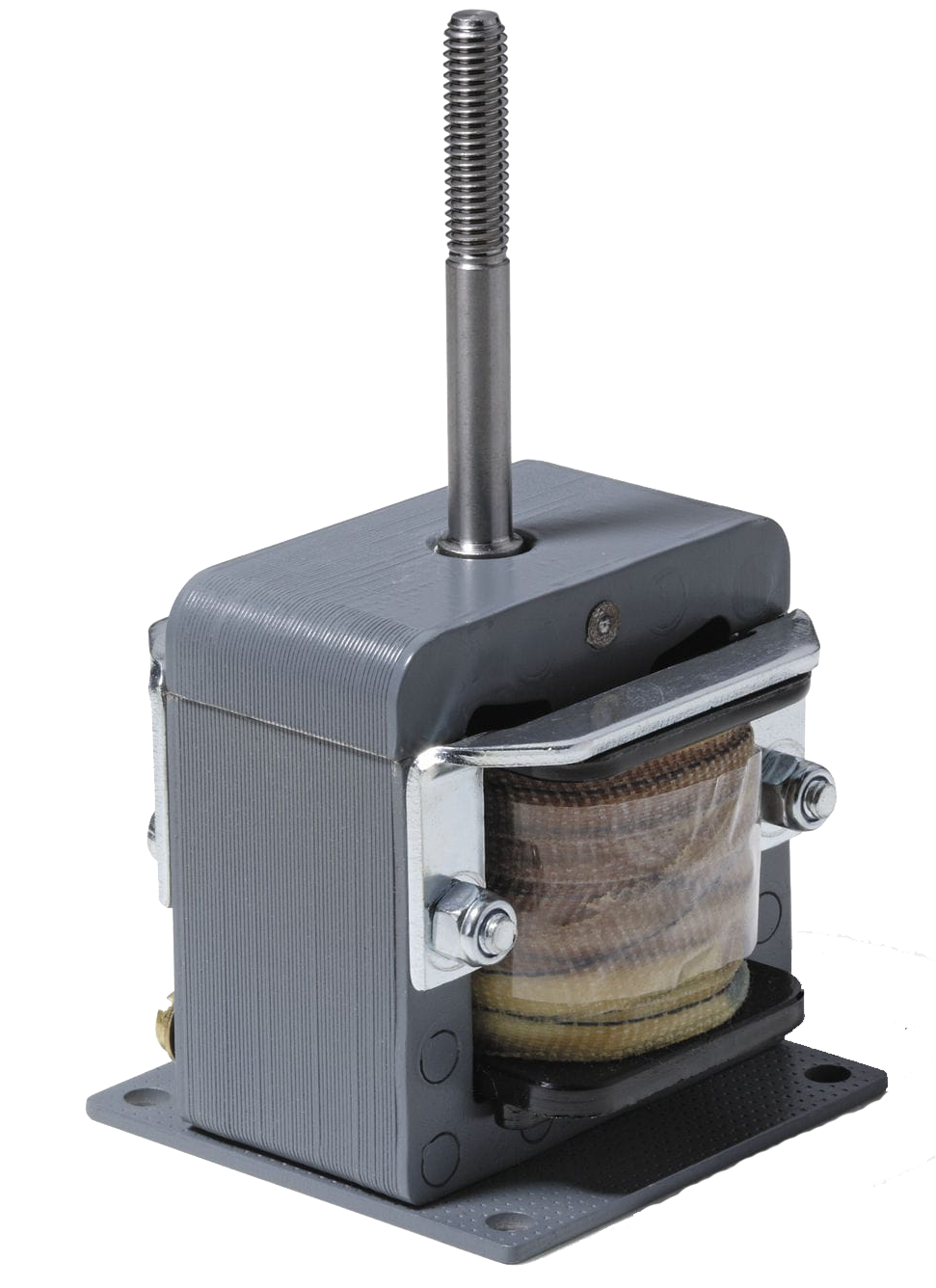

Соленоиды переменного тока Kendrion System Line характеризуются быстрым временем переключения и большими значениями сил магнитного притяжения, большим ходом, компактной конструкцией. Используются как в целом в машиностроении, так и для широкого спектра других применений, в т.ч. при производстве распределительных устройств; в системах безопасности, энергетических системах.

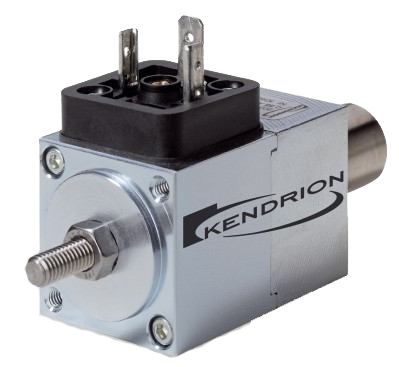

Высокопроизводительные соленоиды Kendrion High Performance Line характеризуются гибкой модульной конструкцией, коротким временем отклика, компактностью. Применяются везде, где требуются большие магнитные силы, короткие рабочие циклы и высокая эффективность работы при ограниченном пространстве для установки: энергетические системы, железнодорожные технологии, системы автоматизации.

Технические характеристики:

• Напряжение питания: 24 — 205 V DC / 230 V AC
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 5-30 мм
• Магнитная сила: 5-1100 Н
• Класс защиты устройства: IP40/IP54
• Класс защиты соединения: IP65
• Тип установки: передний конец; с помощью двух резьбовых отверстий
• Температурный класс: F

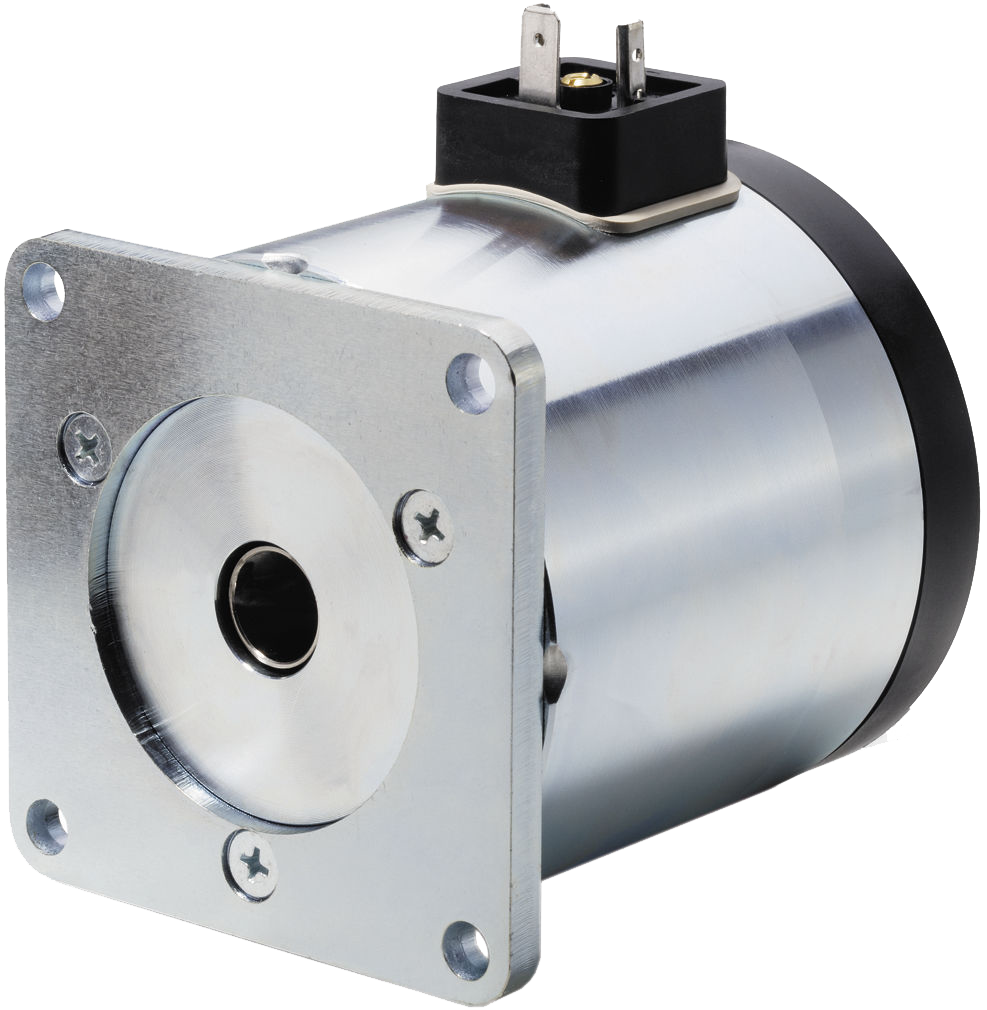

Управляющий однотактовый соленоид Kendrion Control Power Line характеризуется коротким ходом, высокими значениями магнитной силы, точностью переключения и динамичностью. Используются для переключения клапанов в конвейерных системах, системах безопасности, сортировочных системах.

Технические характеристики:

• Напряжение питания: 24 V DC / 230 V AC
• Рабочий цикл: 100 %
• Ход: 4-8 мм
• Магнитная сила: 35-130 Н
• Класс защиты устройства: IP40
• Класс защиты соединения: IP40
• Тип установки: квадратный фланец
• Температурный класс: B

Электромагнитные замки Kendrion Locking Line — запирающее устройство для систем безопасности. Характеризуется компактной конструкцией, длительным сроком службы.

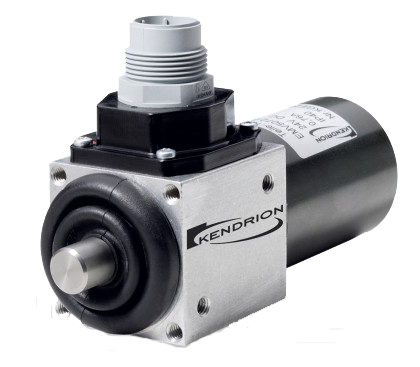

Блокировочные соленоиды Kendrion Locking Line — фиксирующее/запирающее устройство для систем безопасности. Характеризуются компактной конструкцией, универсальными вариантами монтажа, интегрированной обратной связью функции блокировки. Используются в машиностроении, системах автоматизации, системах безопасности.

Технические характеристики:

• Напряжение питания: 24 V DC / 230 V AC
• Рабочий цикл: 100 %
• Ход: 8-15 мм
• Магнитная сила: 5-50 Н
• Класс защиты устройства: IP40/IP64
• Класс защиты соединения: IP40/IP64
• Тип установки: с помощью резьбовых отверстий на передней и нижней стороне
• Температурный класс: F

Магнитная защелка Kendrion LLB может быть адаптирована различными способами: работа от батареи, определение положения, механизм аварийной разблокировки. Энерго-эффективная компактная и экономически-эффективная конструкция. Область применения: запирающиеся шкафы, двери, щитки и т.д.

Технические характеристики:

• Напряжение питания: 6-50 V DC (литиевая батарея 6 AM6 9V/1200mA опционально)
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 7 мм
• Магнитная сила: 50 Н (постоянный магнит)
• Радиальные силы: 1000 Н (установка по передней части); 500 Н (боковая установка)
• Класс защиты: IP40
• Тип установки: резьбовые отверстия на передней и нижней стороне

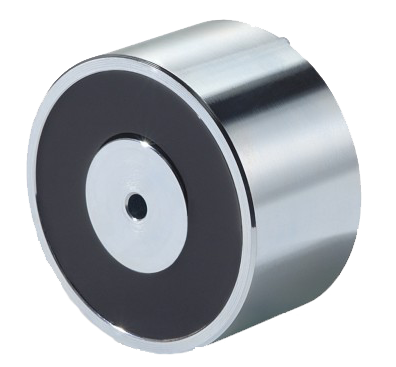

Удерживающие электромагниты Kendrion — горшковые/чашеобразные цилиндрические магниты, состоящие из магнитного кожуха и катушки постоянного тока. Магнитная цепь, открытая во включенном состоянии, позволяет удерживать ферромагнитные изделия. Данные магниты характеризуются высокими значениями удерживающей силы при низком потреблении энергии; компактностью; многообразием вариантов подключения. Области применения: системы безопасности, системы автоматизации, машиностроение.

• Серия GTB — стандартные удерживающие электромагниты в цилиндрическом исполнении с диаметром 15-250 мм;
• Серия GTH — оптимизированные по силе удерживающие электромагниты в цилиндрическом исполнении с диаметром 15-100 мм;
• Серия 10 331 — удерживающие электромагниты в цилиндрическом, очень плоском исполнении с диаметром 56, 110 и 170 мм;
• Серия 10 310 — удерживающие электромагниты в прямоугольном исполнении длиной до 600 мм и шириной до 60 мм.

Технические характеристики:

• Напряжение питания: стандартно 24  V DC; другие значения — опционально
• Исполнение: цилиндрическое либо прямоугольное
• Размеры: цилиндрическое исполнение — диаметр 15-250 мм; прямоугольное исполнение — длина 100-600 мм
• Номинальная мощность: 1,4-90 Вт
• Магнитная сила: 36-30000 Н
• Класс защиты: до IP65
• Класс защиты соединения: до IP65
• Тип установки: резьбовые отверстия на задней стороне
• Температурный класс: E

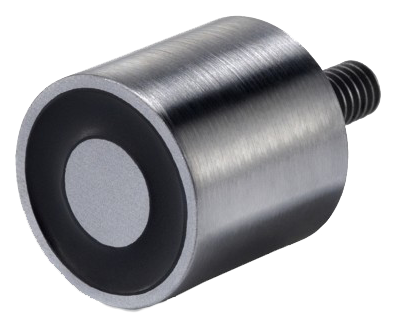

Постоянные удерживающие электромагниты Kendrion — состоят из удерживающей системы с постоянным магнитом для удержания ферромагнитных заготовок. Дополнительно встроенная катушка возбуждения служит для нейтрализации постоянного магнитного поля на удерживающей поверхности. Данные электромагниты позволяют экономить энергию благодаря тому, что выполняют удерживающие функции без использования тока; характеризуются высокими значениями удерживающих сил; отсутствием остаточной намагниченности после нейтрализации. Области применения: системы безопасности; медицинская техника; машиностроение.

• серия 01 320 — постоянные удерживающие электромагниты в цилиндрическом исполнении с диаметром 20-150 мм;
• серия 01 310 — постоянные удерживающие электромагниты в прямоугольном исполнении длиной 150 и 200 мм;
• серия PEM — постоянные удерживающие электромагниты в цилиндрическом исполнении с диаметром 12-25 мм; резьбовой стержень на задней стороне — для монтажа.

Технические характеристики:

• Напряжение питания: стандартно 24  V DC
• Рабочий цикл: 25%
• Исполнение: цилиндрическое либо прямоугольное
• Номинальная мощность: 1-40 Вт
• Магнитная сила: 8-3500 Н
• Класс защиты: IP65
• Класс защиты соединения: IP00
• Тип установки: резьбовые отверстия на задней стороне; резьбовой стержень на задней стороне
• Температурный класс: E

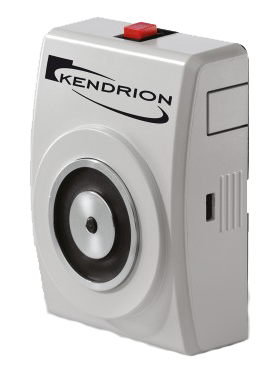

Дверные удерживающие магниты Kendrion HAHN CQ LINE — используются в качестве запорных устройств для удержания противопожарных барьеров в открытом состоянии. Контролируемые датчиком дыма, данные магниты в случае пожарной опасности открывают дверь путем отключения питания. Области применения: противопожарные системы; двери и ворота; системы безопасности.

Технические характеристики:

• Напряжение питания: стандартно 12 V DC, 24 V DC, 48 V DC, 230 V AC
• Номинальная мощность: 1,5-3 Вт
• Удерживающая сила: 300 — 1568 Н (30 -160 кг)
• Класс защиты: IP42/IP54/IP65
• Класс защиты соединения: IP00
• Разнообразные варианты сборки и подключения
• Отсутствие остаточной намагниченности

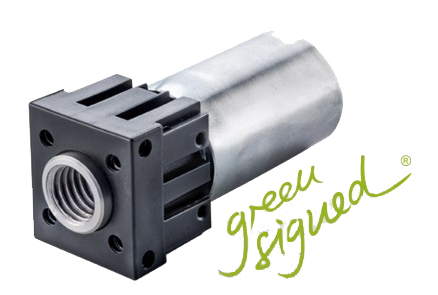

Блокировочные соленоиды Kendrion Locking Line — однотактные запирающие устройства специально для систем безопасности. Характеризуется компактной конструкцией, длительным сроком службы, универсальными вариантами монтажа, интегрированная обратная связь функции блокировки. Области применения: машиностроение, системы автоматизации, системы безопасности.

Технические характеристики:

• Напряжение питания: 24 V DC / 230 V AC
• Рабочий цикл: 100 %
• Ход: 8-15 мм
• Магнитная сила: 5-50 Н
• Радиальная нагрузка: 1000-3000 Н
• Класс защиты устройства: IP40/IP64
• Класс защиты соединения: IP40/IP64
• Тип установки: с помощью резьбовых отверстий на передней и нижней стороне
• Температурный класс: F
• Стопорный штифт: диаметр 10-16 мм

Соленоиды LLB Kendrion могут быть адаптированы различными способами: работа от батареи, определение положения, механизм аварийной разблокировки. Характеризуются энергоэффективной (компактной и экономически оптимальной) конструкцией. Области применения: запирающиеся шкафы, двери, щитки и т.д.

Технические характеристики:

• Напряжение питания: 6-50 V DC (литиевая батарея 6 AM6 9V/1200mA опционально)
• Рабочий цикл: 5 / 25 / 40 / 100 %
• Ход: 7 мм
• Магнитная сила: 50 Н (постоянный магнит)
• Радиальные силы: 1000 Н (установка по передней части); 500 Н (боковая установка)
• Класс защиты: IP40
• Тип установки: резьбовые отверстия на передней и нижней стороне
• Стопорный штифт: диаметр 15 мм

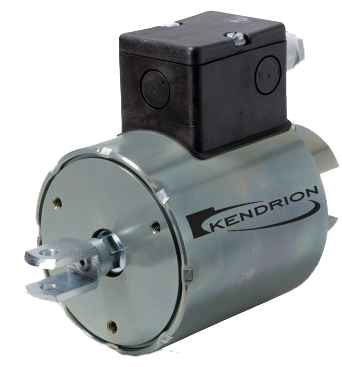

Соленоиды одностороннего действия Kendrion — однотактные соленоиды с коротким ходом и высокой магнитной силой. Особенно подходят для использования в приводах лифтовых и эскалаторных систем, а так же в промышленных тормозах. Нечувствительны к воздействию влаги и пыли. Могут устанавливаться в любой позиции.

Технические характеристики:

• Напряжение питания: 250 V DC
• Рабочий цикл: 40 / 100 %
• Ход: 4-8 мм
• Магнитная сила: 220-4500 Н
• Класс защиты устройства: IP54
• Класс защиты соединения: IP54
• Температурный класс: В

Технические характеристики:

• Напряжение питания: 205 V
• Рабочий цикл: 40 / 100 %
• Ход: 2-4 мм
• Магнитная сила: 240-2600 Н
• Класс защиты устройства: IP54
• Класс защиты соединения: IP54
• Температурный класс: В

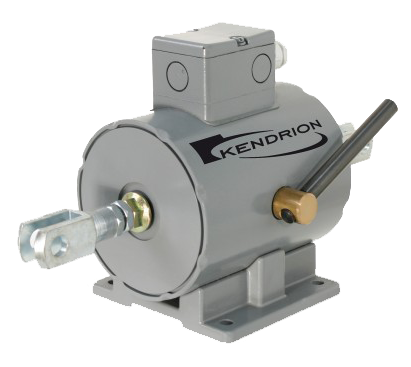

Соленоиды двойного действия Kendrion — однотактные соленоиды с коротким ходом и высокой магнитной силой. Особенно подходят для использования в приводах лифтовых и эскалаторных систем, а так же в промышленных тормозах. Нечувствительны к воздействию влаги и пыли. Могут устанавливаться в любой позиции.

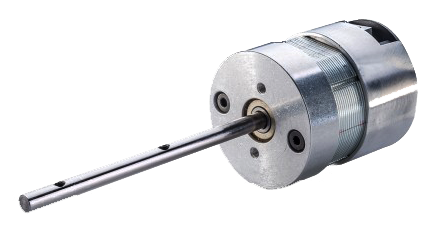

Высокопроизводительные роторные соленоиды Kendrion серии PDM — новая концепция роторных соленоидов, которая была разработана для того, чтобы объединить следующие характеристики: высокий крутящий момент, короткое время переключения, демпфирование конечных положений. Роторные соленоиды доступны в бистабильном и моностабильном исполнении. Характеризуются длительным сроком службы, высоким удерживающим моментом. Области применения: логистические системы, а именно системы сортировки писем и посылок; машины и установки, а именно приводы, исполнительные механизмы, ворота или люки; специальные станки и установки для дозирования и перенаправления.

Технические характеристики:

• Размеры: Ø50 мм, Ø55 мм, Ø60 мм, Ø80 мм
• Напряжение питания: 12 V DC — 48 V DC
• Угол поворота: 1 — 40 градусов
• Крутящий момент (питание вкл.): 0,01- 3 Нм
• Крутящий момент (питание выкл.): 0,1- 1 Нм
• Эксплуатационный ресурс: более 100 млн переключений
• Время переключения: 8-30 мс

Компактные роторные соленоиды Kendrion серии СDК были специально сконструированы для упрощения производственных процессов, в частности для экономии места и увеличения надежности оборудования. В зависимости от применения роторные соленоиды используются для запирания, для контроля транспортировки или для функций открытия/закрытия. Характеризуются экономически-эффективной конструкцией, компактными габаритами, высокой надежностью. Области применения: сортировочные системы; машины и установки, такие как приводы/пускатели/исполнительные механизмы, ворота или люки; системы безопасности.

Технические характеристики:

• Бистабильное функционирование
• Размеры: 30x30x46 мм
• Напряжение питания: 24 V DC
• Угол поворота: 90 градусов
• Момент (питание вкл.): 3,4-7,8 Нсм
• Удерживающий крутящий момент (питание выкл.): 3,2 Нсм
• Удерживающий крутящий момент: 0.1 — 0.7 Нм
• Класс защиты: IP30
• Температура окружающей среды: -10…+40 °С
• Датчик напряжения: минус переключение, 5-30 V DC, макс. 30 мА

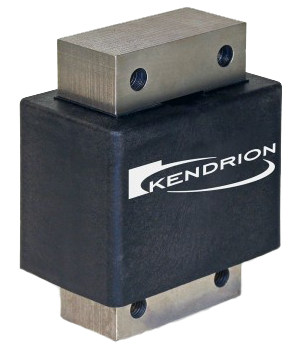

Вибрационные электромагниты Kendrion осуществляют периодическое колебательное движение определенной частоты пружинно-массовой системы, вызванные магнитным полем. В зависимости от геометрического расположения пружинной системы, они создают направленные, линейные или концентрические вибрационные движения. Частота движения равна двойной частоте приложенного напряжения. Характеризуются высокой производительностью при малых габаритных размерах, минимальными потерями на вихревые токи, множеством вариантов регулировки при помощи напряжения привода и/или частоты. Области применения: системы подачи и сортировки, конвейерные системы; сборочные технологии и автоматизация; вибростолы и приводы бункеров.

Технические характеристики:

• Напряжение питания: 24 — 230 V AC
• Частота: 50/60 Гц
• Полная мощность: 15 — 3520 VA
• Номинальный воздушный зазор: 1-6 мм
• Пиковое усилие при номинальном зазоре: 4-550 мм
• Вес якоря: 0,03-6,20 кг
• Вес магнита: 0,18-26,30 кг
• Класс защиты устройства: IP54
• Класс защиты соединения: IP00
• Тип установки: боковые сквозные отверстия; резьбовые отверстия на передней стороне; опорная плита
• Температурный класс: Y

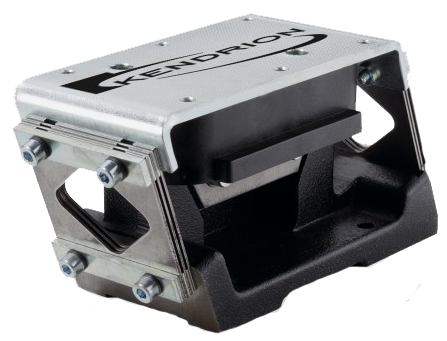

Встроенные вибрационные устройства Kendrion — вибрационные приводы переменного тока с интегрированной функцией однополупериодного выпрямления, в которых сила влияния электромагнитного переменного поля используется для создания дугообразного вибрационного момента. Характеристики: бесступенчатая регулировка, предварительно настроены, прочная и компактная конструкция. Области применения: системы подачи, сборочные системы, системы автоматизации; упаковочные, дозирующие системы; системы переработки/обработки, сортировки, конвейеры.

Технические характеристики:

• Напряжение питания: 24 — 230 V AC
• Частота: 50/60 Гц
• Полная мощность: 14 — 200 VA
• Тактовый цикл: 1,3-1,5 мм
• Макс. тактовый цикл: 1,6 мм
• Вес магнита: 0,2-8,6 кг
• Класс защиты устройства: IP00/IP54
• Класс защиты соединения: IP00
• Тип установки: отверстия в основании
• Температурный класс: F

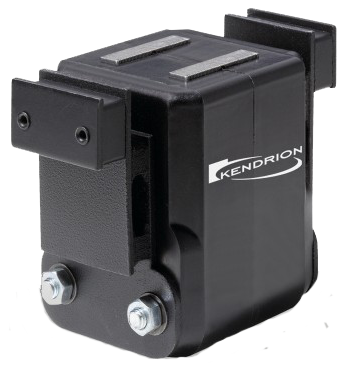

Соленоиды-встряхиватели Kendrion — вибрационные приводы переменного тока с постоянной предварительной намагниченностью в прочном корпусе, в которых сила влияния электромагнитного переменного поля используется для создания линейного вибрационного движения. Характеристики: прочная и компактная конструкция; нечувствительность к воздействию влаги и пыли; простота монтажа. Области применения: системы встряхивания контейнеров и бункеров; бумажная и печатная промышленность; упаковочная промышленность; мукомольная промышленность.

Технические характеристики:

• Напряжение питания: 24 — 230 V AC
• Частота: 50/60 Гц
• Полная мощность: 36 — 48 VA
• Тактовый цикл: 1-3 мм
• Макс. тактовый цикл: 3,5 — 13 мм
• Вес магнита: 0,36-0,76 кг
• Класс защиты устройства: IP60
• Класс защиты соединения: IP00
• Тип установки: отверстия; клеевое крепление; навинчивающиеся кронштейны
• Температурный класс: Е

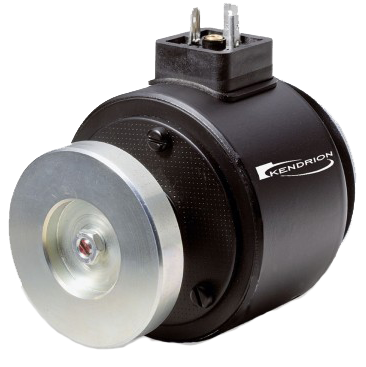

Линейные вибрационные устройства Kendrion — вибрационные приводы переменного тока с постоянной предварительной намагниченностью в прочном корпусе, в которых сила влияния электромагнитного переменного поля используется для создания линейного вибрационного движения. Характеристики: компактная закрытая конструкция с системным разъемом;  с дополнительным весом может быть использован в качестве соленоида-встряхивателя. Области применения: печатная и бумажная промышленность; упаковочные системы; пищевая промышленность.

Технические характеристики:

• Напряжение питания: 230 V AC
• Частота: 50 Гц
• Полная мощность: 54 VA
• Тактовый цикл: 4-6 мм
• Макс. тактовый цикл: 6 — 7 мм
• Вес магнита: 1,5-1,75 кг
• Класс защиты устройства: IP40
• Класс защиты соединения: IP65
• Тип установки: фланцы
• Температурный класс: В

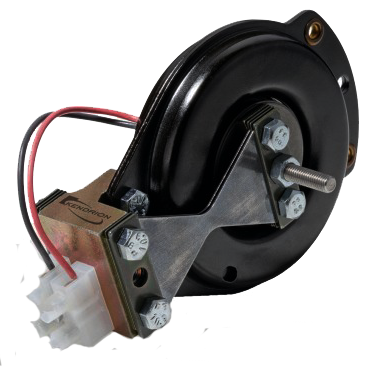

Дугообразные вибрационные устройства Kendrion — вибрационные приводы переменного тока с постоянной предварительной намагниченностью в очень плоском корпусе, в которых сила влияния электромагнитного переменного поля используется для создания дугообразного вибрационного движения. Характеристики: очень плоский корпус; износостойкие и не требуют обслуживания; низкое потребление энергии. Области применения: системы подачи, дозирования; бумажная промышленность; системы фильтрации и очистки сит; конвейеры.

Технические характеристики:

• Напряжение питания: 230 V AC
• Частота: 50 Гц
• Полная мощность: 21 VA
• Тактовый цикл: 4-4,5 мм (с добавочным весом 150 г)
• Макс. тактовый цикл: 4,5 мм
• Вес магнита: 0,52-0,67 кг
• Класс защиты устройства: IP20
• Класс защиты соединения: IP00 (с соединителем IP54)
• Тип установки: монтажные отверстия
• Температурный класс: Е
