AIRTEC Pneumatic GmbH

Основанная в 1975 году немецкая компания Airtec Pneumatic GmbH является разработчиком и производителем компонентов пневматических систем управления, клапанов, реле давления, пневмоцилиндров, увлажняющих систем, кинетических водных фильтров, приборов для очистки воды. Помимо готовой продукции, компания Airtec может предложить свою помощь в разработке инновационных индивидуальных решений исключительного качества.

КОМПОНЕНТЫ ПНЕВМАТИЧЕСКИХ СИСТЕМ УПРАВЛЕНИЯ

Являясь лидером в области производства пневматического оборудования, компания Airtec может предложить широкий спектр пневматических компонентов управления: пневмоцилиндры одностороннего/двойного действия, пневмоострова, бесштоковые цилиндры, направляющие пневмораспределители и элементы и т.д.

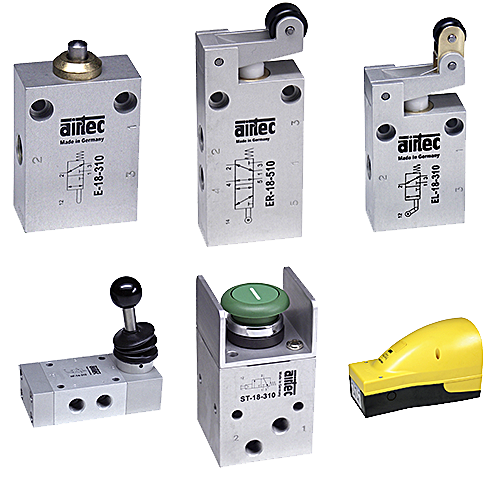

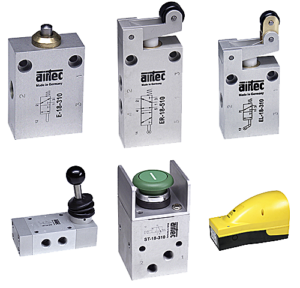

Клапаны механического и ручного управления

  • Серия E — штоковые  3/2 и 5/2 ходовые клапаны, соединения M5 (10/32 UNF) и G1/8.
  • Серия ER — роликовые 3/2 и 5/2 ходовые клапаны, соединения M5 (10/32 UNF) и G1/8, скорость потока 80-320 Нл/мин
  • Серия EL — роликовые 3/2 и 5/2 ходовые клапаны со свободным возвратом, соединения M5 (10/32 UNF) и G1/8, скорость потока 80-320 Нл/мин
  • Серия HF — ручные рычажные 3/2, 5/2 и 5/3 ходовые клапаны с пружинным возвратом, соединения G1/8, G1/4 и G1/2, скорость потока от 750 до 3300 Нл/мин
  • Серия HR — ручные рычажные 3/2, 5/2 и 5/3 ходовые клапаны с фиксацией, соединения G1/8, G1/4 и G1/2, скорость потока от 750 до 3300 Нл/мин
  • Серия T — ручные и щитовые 3/2 и 5/2 ходовые клапаны, соединения M5 (10/32 UNF) и G1/8
  • Серия TK — ручные 3/2 и 5/2 ходовые клапаны, соединение G1/8
  • Серия ST — кнопочные 3/2 ходовые клапаны низкой действующей силы, соединение G1/8
  • Серия 84-4F — ножные 5/2 ходовые клапаны с пружинным возвратом или двумя фиксированными положениями, соединение G1/4, скорость потока 680 Нл/мин

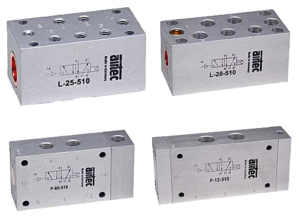

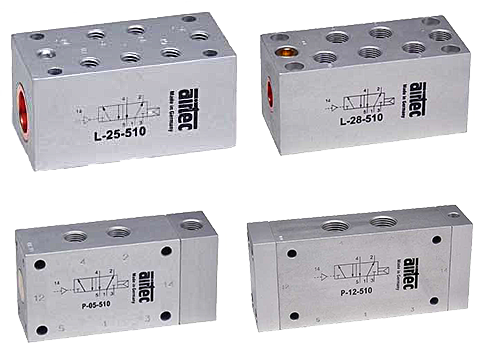

Клапаны с пневматическим управлением

  • Серия L-25 — 3/2 и 5/2 ходовые клапаны со входами на одной стороне; M5 (10/32 UNF) со скоростью потока 160 Нл/мин (0.163 Cv)
  • Серия L-28 — 3/2 и 5/2 ходовые клапаны со входами на одной стороне; G1/8 со скоростью потока 600 Нл/мин (0.610 Cv)
  • Серия P-05 — 3/2, 5/2 и 5/3 ходовые клапаны со входами на одной стороне; G1/8 со скоростью потока 750 Нл/мин (0.762 Cv)
  • Серия P-07 — 3/2, 5/2 и 5/3 ходовые клапаны со входами на одной стороне; G1/4 со скоростью потока 1580 Нл/мин (1.606 Cv)
  • Серия P-12 — 3/2, 5/2 и 5/3 ходовые клапаны; G1/2 со скоростью потока 3300 Нл/мин (3.354 Cv)

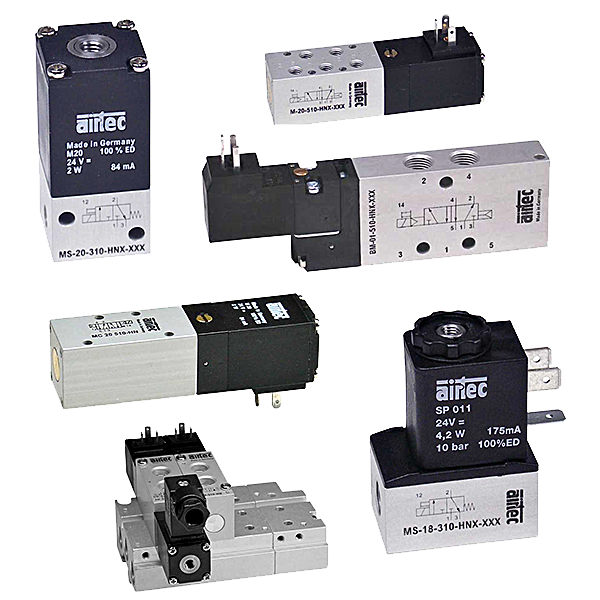

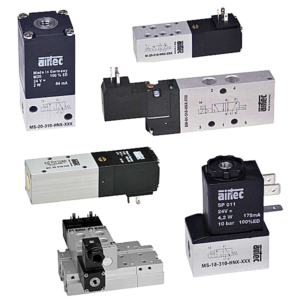

Клапаны с электроуправлением

  • Серия MS-20 — соленоидный 3/2 ходовый тарельчатый клапан; M5 (10/32 UNF), 38 Нл/мин (0.039 Cv)
  • Серия MS-18 — соленоидный 3/2 ходовый тарельчатый клапан; G1/8, 56 Нл/мин (0.057 Cv), подходит для монтажа в коллектор
  • Серия M-20 — соленоидный 3/2, 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 360 Нл/мин (0.366 Cv)
  • Серия BM-01 — соленоидный 1×3/2, 2×3/2-, 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 750 Нл/мин (0.762 Cv)
  • Серия M-05 — соленоидный 3/2, 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 750 Нл/мин (0.762 Cv)
  • Серия KM-09 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан;  G1/8, 950 Нл/мин (0.966 Cv)
  • Серия BM-02 — соленоидный 1×3/2, 2×3/2-, 5/2- и 5/3 ходовый золотниковый клапан; G1/4, 1400 Нл/мин (1.423 Cv)
  • Серия M-07 — соленоидный 3/2, 5/2- и 5/3 ходовый золотниковый клапан; G1/4, 1580 Нл/мин (1.606 Cv), монтаж в коллетор
  • Серия KM-10 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; G1/4, 2100 Нл/мин (2.134 Cv), подходит для монтажа в подбазу
  • Серия M-22 — соленоидный 3/2, 5/2- и 5/3 ходовый золотниковый клапан; G1/2, 3300 Нл/мин (3.354 Cv)
  • Серии MC-20 и MD-20 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; 220 Нл/мин (0.224 Cv), монтаж только в подбазу
  • Серия MF-04 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 360 Нл/мин (0.366 Cv), монтаж только в подбазу
  • Серия MF-05 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 560 Нл/мин (0.569 Cv) и 650 Нл/мин (0.661 Cv), монтаж только в подбазу
  • Серия MF-25 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; G1/8, 560 Нл/мин (0.569 Cv) и 650 Нл/мин (0.661 Cv), монтаж только в подбазу
  • Серия MC-07 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; 1200 Нл/мин (1.219 Cv), монтаж только в подбазу
  • Серия MF-07 — соленоидный 5/2- и 5/3 ходовый золотниковый клапан; G1/4, 1500 Нл/мин (1.524 Cv) и 1720 Нл/мин (1.748 Cv), монтаж в модульные коллекторы серии RF-05

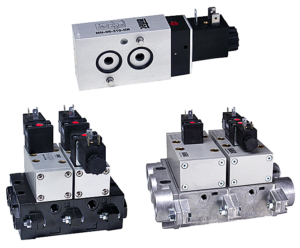

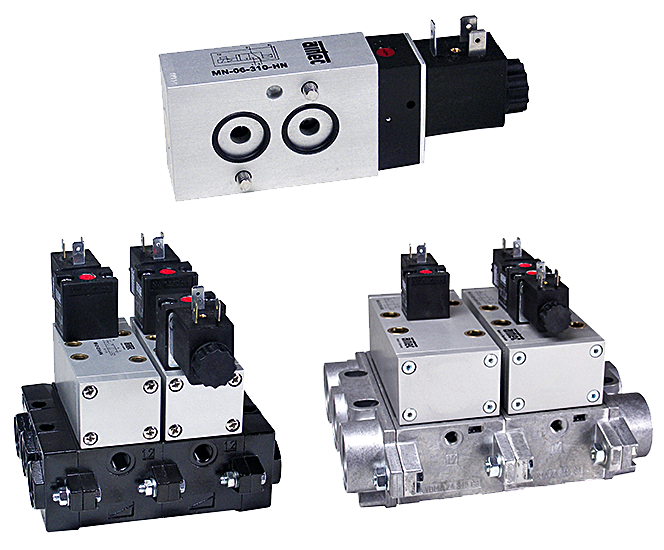

Стандартизированные клапаны

  • Серия MN-06 — 3/2, 5/2- и 5/3 ходовый золотниковый NAMUR клапан с электрическим управлением; G1/4, 750 Нл/мин (0.762 Cv)
  • Серия KN-05 — 3/2, 5/2- и 5/3 ходовый золотниковый NAMUR клапан с электрическим управлением; G1/4, 900 Нл/мин (0.915 Cv)
  • Серия MI-01 — 5/2- и 5/3 ходовый ISO 5599/1 золотниковый клапан с электрическим управлением; типоразмер 1, 1700 Нл/мин
  • Серия MI-02 — 5/2- и 5/3 ходовый ISO 5599/1 золотниковый клапан с электрическим управлением; типоразмер 2, 2020 Нл/мин
  • Серия MI-03 — 5/2- и 5/3 ходовый ISO 5599/1 золотниковый клапан с электрическим управлением; типоразмер 3, 4150 Нл/мин (4.217 Cv)

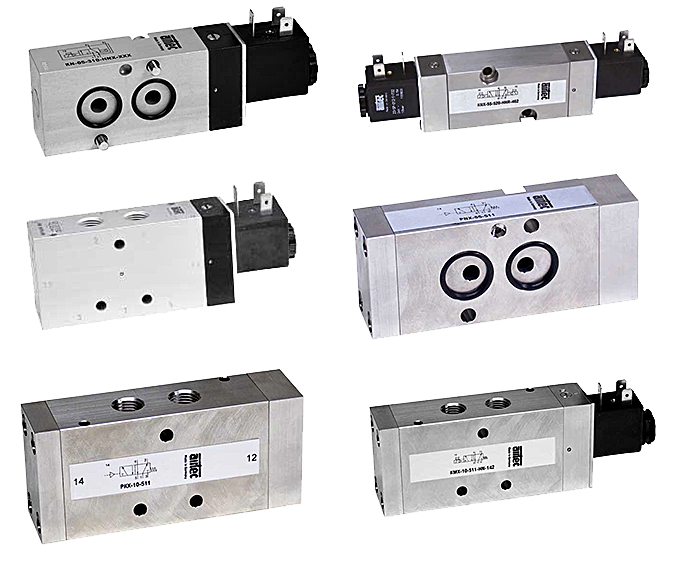

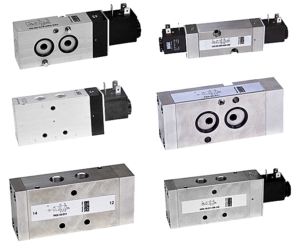

Клапаны криогенные и из нержавеющей стали

  • Серия ICKN-55 — 3/2, 5/2 и 5/3-ходовый низкотемпературный NAMUR клапан с электроуправлением; G1/4, 680…900 Нл/мин (0.691 … 0.915 Cv); температурный диапазон от -30 до +50 °C
  • Серия KNX-55 — 3/2, 5/2-ходовый NAMUR клапан из нержавеющей стали с электроуправлением; G1/4, 1050…1280 Нл/мин (1.067 … 1.301 Cv)
  • Серия PNX-55 —  3/2, 5/2-ходовый NAMUR клапан из нержавеющей стали с пневмоуправлением; G1/4, 1050…1280 Нл/мин (1.067 … 1.301 Cv)
  • Серия ICK-09 — 5/2, 5/3-ходовый низкотемпературный клапан с электроуправлением; G1/8, 680…950 Нл/мин (0.691 … 0.965 Cv); температурный диапазон от -30 до +50 °C
  • Серия ICK-10 — 5/2, 5/3-ходовый низкотемпературный клапан с электроуправлением; G1/4, 1500…2100 Нл/мин (1.524 … 2.134 Cv); температурный диапазон от -30 до +50 °C
  • Серия KMX-09 — 5/2-ходовый клапан из нержавеющей стали с электроуправлением; G1/8, 1080…1110 Нл/мин (1.097 … 1.128 Cv)
  • Серия KMX-10 — 5/2, 5/3-ходовый клапан из нержавеющей стали с электроуправлением; G1/4, 1770…1980 Нл/мин (1.799 … 2.012 Cv)
  • Серия PKX-09 — 5/2-ходовый клапан из нержавеющей стали с пневмоуправлением; G1/8, 1080…1110 Нл/мин (1.097 … 1.128 Cv)
  • Серия PKX-10 — 5/2, 5/3-ходовый клапан из нержавеющей стали с пневмоуправлением; G1/4 и G1/8, 1770…1980 Нл/мин (1.799 … 2.012 Cv)

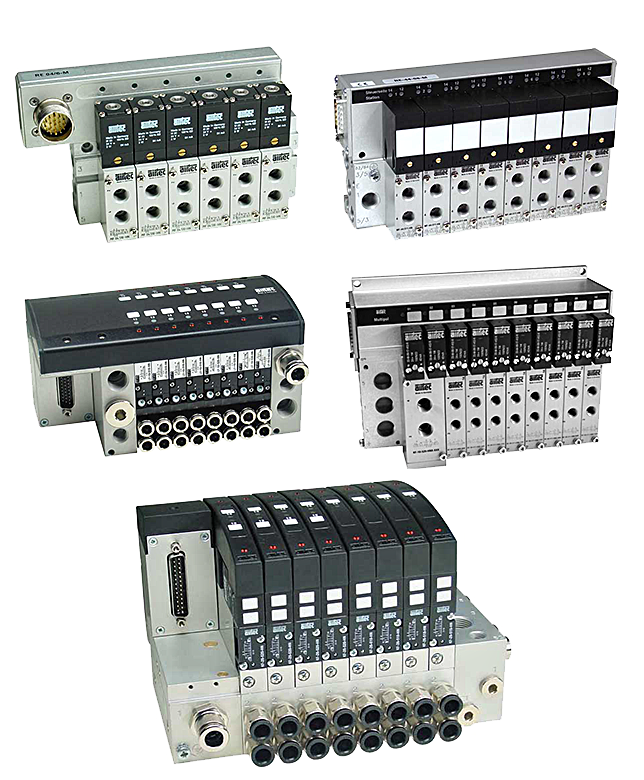

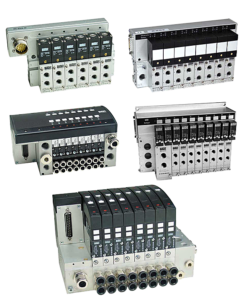

Блоки/терминалы/пневмоострова

Клапанные блоки (пневмоострова) предназначены для централизованного управления и общесистемного регулирования, для мультипольных систем и промышленных сетей со скоростью потока от  300 до 2100 Нл/мин.

  • Серия RE-04 — система клапан-коллектор со встроенным электрическим соединением (Multipol) и светодиодами, ручным управлением и защитой цепи; подходит для 4…16 клапанных станций; 360 Нл/мин (0.366 Cv)
  • Серия RE-44 — коллекторная система  со встроенным электрическим соединением (Multipol) и светодиодами, ручным управлением и защитой цепи; подходит для 4…16 клапанных станций; 360 Нл/мин (0.366 Cv)
  • Серия RE-10 — коллекторная система  со встроенным электрическим соединением (Multipol, AS-i Profibus или CANopen) и светодиодами; каждая станция вмещает два 3/2-ходовых клапана или один 5/2, 5/3-ходовый клапан; подходит для 4…12 клапанных станций
  • Серия RE-19 — коллекторная система  со встроенным электрическим соединением (Multipol, AS-i Profibus или CANopen) и светодиодами, ручным управлением и защитой цепи; подходит для 4…24 клапанных станций;  950 и 2100 Нл/мин
  • Серия RE-46 — мульти-контактный клапанный блок, AS-интерфейс, или шинное соединение; подходит для 4…24 клапанных станций; 950 Нл/мин (0.965 Cv)

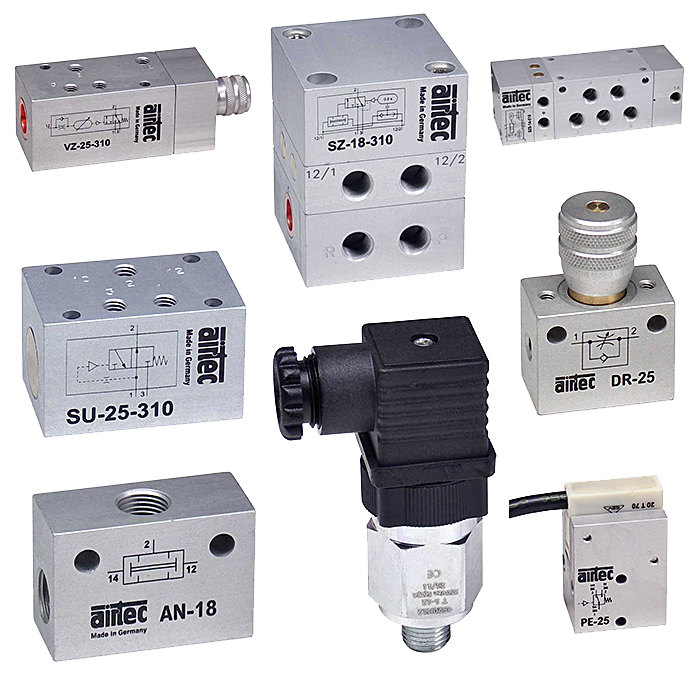

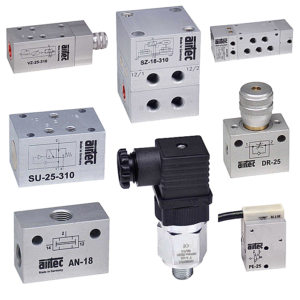

Клапаны функциональные и специального назначения

  • Серия VZ — 3/2-ходовый клапан временной задержки; M5 (10/32 UNF) и 160 Нл/мин (0.163 Cv ); G1/8 и 600 Нл/мин (0.610 Cv)
  • Серия SZ — 3/2, 5/2-ходовый клапан двухстороннего сигнала; G1/8 и 280 Нл/мин (0.285 Cv); G1/4 и 1300 Нл/мин (1.321 Cv)
  • Серия SZS — 5/2-ходовый клапан двухстороннего сигнала с самоблокирующимся соединением;  G1/4, 1300 Нл/мин (1.321 Cv)
  • Серия SU — 3/2-ходовый прерыватель сигнала, преобразует непрерывный пневмосигнал в импульс 0,3 с; M5 (10/32 UNF), 160 Нл/мин (0.163 Cv)
  • Серия AN — клапан AND (И) двойного давления; M5 (10/32 UNF) и 160 Нл/мин (0.163 Cv); G1/8, 280 Нл/мин (0.285 Cv)
  • Серия OR — клапан OR (ИЛИ) челночный (золотниковый) клапан;  M5 (10/32 UNF) и 160 Нл/мин (0.163 Cv); G1/8 и 280 Нл/мин (0.285 Cv)
  • Серия DR — клапан управления потоком; доступен в типоразмерах M5 (10/32 UNF) и G1/2 со скоростями потока от  5 Нл/мин (0.005 Cv) до 1400 Нл/мин (1.423 Cv)
  • Серия SE — разгрузочный клапан; доступен в трех типоразмерах: G1/8 и 600 Нл/мин (0.610 Cv); G1/4 и 2400 Нл/мин (2.440 Cv); G1/2 и 5600 Нл/мин (5.691 Cv)
  • Серия PE — переключатель давления; диапазон давления 1-10 бар; M5 (10/32 UNF), G1/8 и G1/4
  • Серия PE-25  — переключатель давления; диапазон давления 1-10 бар; G1/8 и G1/4

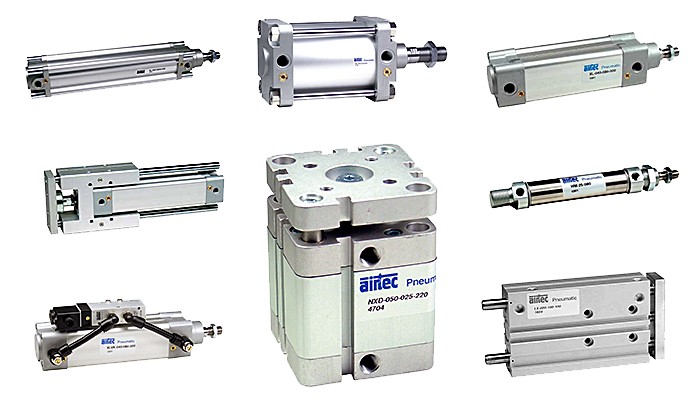

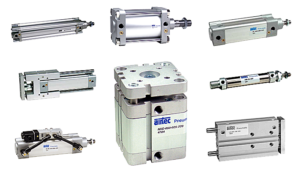

Пневмоцилиндры с поршневым штоком

Компания Airtec предлагает широкий спектр пневмоцилиндров, от небольших и компактных до крупногабаритных и сверхмощных: короткие, компактные, круглые, с алюминиевыми профилями, крупногабаритные с диаметром до 320 мм; а также — дополнительных комплектующих, таких как системы приводов, пневматические/гидравлические тормозные системы, зажимные системы и т.д.

  • Серия SL — пневматический цилиндр двойного действия с алюминиевым профилем и встроенными пазами датчиков, регулируемыми амортизаторами и постоянным магнитом для датчиков приближения; DIN ISO 15552, G1/8 … G1/2, диаметр поршня 32…100 мм
  • Серия XG — крупногабаритный пневматический цилиндр двойного действия со встроенными пазами датчиков; DIN ISO 15552, G3/4 и G1, диаметр поршня 160…320 мм
  • Серия XL — пневматический цилиндр двойного действия с алюминиевым профилем и встроенными пазами датчиков; также доступен во взрывозащищенном исполнении, низкотемпературная серия (XLC), серия с устройством для удаления льда (XLC), серия с устройством для удаления загрязнений (XLD), высокотемпературная серия (XLH)
  • Серия LE — линейные направляющие для пневмоцилиндров с рециркулирующими шарикоподшипниками или самосмазывающимися бронзовыми подшипниками; подходят для пневмоцилиндров серии HM диаметра 12-25 мм (ISO 6432) и серии XL диаметра 32-100 мм (ISO 6431)
  • Серия XLVK — система клапан/цилиндр; пневматический цилиндр двойного действия с алюминиевым профилем и встроенными пазами датчиков, регулируемыми амортизаторами и постоянным магнитом для датчиков приближения; 5/2- или 5/3-ходовый клапан с высокой скоростью потока и компактными размерами; DIN ISO 15552
  • Серия HE — пневматический цилиндр одиночного действия со встроенными пазами датчиков; M5…G1/4, диаметр поршня 12…100 мм
  • Серия HM — пневматический цилиндр двойного действия со встроенными прокладочными кольцами и регулируемыми амортизаторами; диаметр поршня 8…63 мм
  • Серия NXE — компактный пневматический цилиндр одиночного действия со встроенными пазами датчиков; M5…G1/4, диаметр поршня 12…100 мм
  • Серия NXD — компактный пневматический цилиндр двойного действия со встроенными пазами датчиков; M5…G1/4, диаметр поршня 12…100 мм
  • Серия NYE — компактный пневматический цилиндр одиночного действия с постоянным магнитом для датчиков приближения и встроенными прокладочными кольцами;  диаметр поршня 20-100 мм, DIN ISO 21287
  • Серия NYD — компактный пневматический цилиндр двойного действия с постоянным магнитом для датчиков приближения и встроенными прокладочными кольцами; диаметр поршня 20-100 мм, DIN ISO 21287
  • Серия NYSE — стопорный компактный пневматический цилиндр одиночного действия с постоянным магнитом, встроенными прокладочными кольцами и возвратной пружиной; диаметр поршня 20, 32, 50 и 80 мм
  • Серия CM — пневматический цилиндр двойного действия из нержавеющей стали; M5 и G1/8, диаметр поршня 16…25 мм
  • Серия CX — пневматический цилиндр двойного действия из нержавеющей стали; DIN ISO 15552, G1/8…G1/2, диаметр поршня 32…100 мм
  • Серия LX — ведомый пневматический цилиндр; G1/8 и G1/4, диаметр поршня 20…63 мм
  • Серия HA/HB — кассетный пневматический цилиндр одиночного действия; M5, диаметр поршня 6, 10, 16 мм
  • Серия ZS — бесконтактный переключатель с герконом либо полностью электронный;

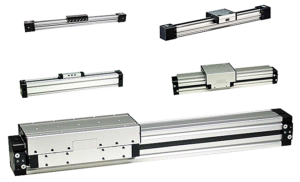

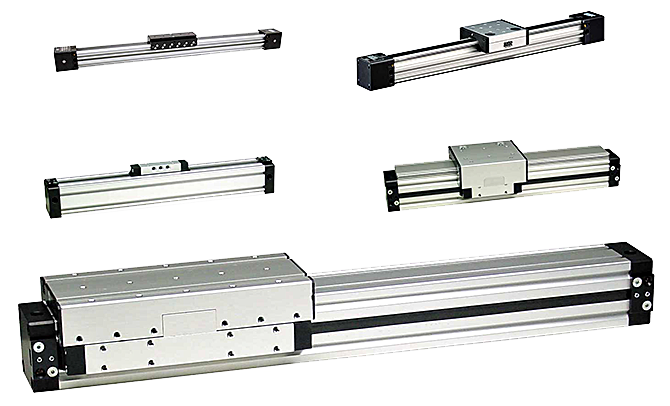

Бесштоковые цилиндры

  • Серия ZR-25, ZR-40 — цилиндр двойного действия с направляющей скольжения и регулируемой амортизацией; диаметр поршня 25 мм и 40 мм
  • Серии ZR-25S, ZR-40S — цилиндр со сверхмощной направляющей скольжения; G1/8 и G1/4, диаметр поршня 25 мм and 40 мм
  • Серия ZR-40L — цилиндр с роликовой направляющей; G1/4, диаметр поршня 40 мм
  • Серия ZX-Ø-S — цилиндр; G1/8…G3/8, диаметр поршня 25…63 мм
  • Серия ZX-Ø-K — укороченный цилиндр; G1/8…G3/8, диаметр поршня 25…63 мм
  • Серия ZX-Ø-SG — цилиндр с направляющей скольжения; G1/8…G3/8, диаметр поршня 25…63 мм
  • Серия ZX-Ø-KG — укороченный цилиндр с направляющей скольжения; G1/8…G3/8, диаметр поршня 25…63 мм
  • Серия ZX-Ø-SR — цилиндр с роликовой направляющей; G1/8…G3/8, диаметр поршня 25…63 мм
  • Серия ZX-Ø-KR — укороченный цилиндр  роликовой направляющей; G1/8…G3/8, диаметр поршня 25…63 мм

ATEX

Компания Airtec предлагает широкий спектр своих устройств во взрывозащищенном исполнении в соответствии с директивами ATEX  94/9/EG для устройств II класса.

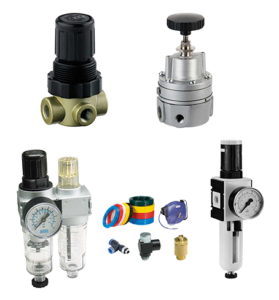

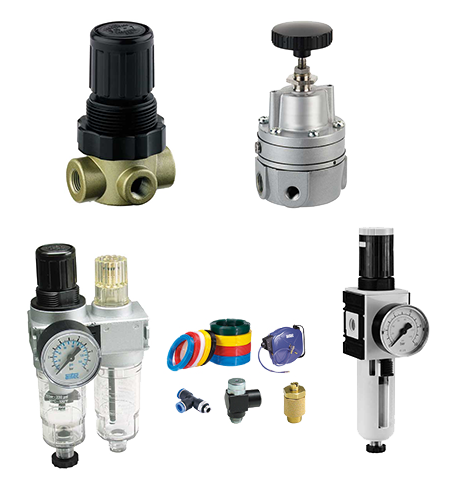

Дополнительные устройства и комплектующие

  • Серия K — устройства для воздушных систем: фильтры, регуляторы давления, системы фильтр/регулятор, смазчики, шаровые клапаны, клапаны плавного пуска, 3/2-ходовые встраиваемые клапаны, распределительные блоки, датчики/реле давления; G1/8 и G1/4
  • Серия X — устройства для воздушных систем: фильтры, регуляторы давления, системы фильтр/регулятор, смазчики, шаровые клапаны, клапаны плавного пуска, 3/2-ходовые встраиваемые клапаны, распределительные блоки, датчики/реле давления; G1/4…G3/4
  • Серия Y — стройства для воздушных систем: фильтры, регуляторы давления, системы фильтр/регулятор, смазчики, системы фильтр/регулятор/смазчик, шаровые клапаны, клапаны плавного пуска, обратные клапаны; G1/4…G1 (доступны также NPT)
  • Серия RD — встраиваемый регулятор давления с мембраной и функцией сбрасывания характеристик;  G1/8, G1/4, 350 Нл/мин
  • Серия RP — прецизионный регулятор давления с мембраной и функцией сбрасывания характеристик; G1/4 – G1/2
  • Фитинги и трубки

СВЕРЛЕНИЕ И НАРЕЗАНИЕ РЕЗЬБЫ

Сверлильные устройства Airtec компактными размерами, интегрированными элементами управления и высокопроизводительной функцией быстрая подача/возврат. Устройства для нарезки резьбы Aircut характеризуются надежностью, простотой обслуживания и длительным сроком службы, что делает процесс обработки более быстрым и надежным. Шаг и глубина резьбы, подвод и движение резания могут быть отрегулированы быстро и просто.

Пневматические сверлильные устройства

Доступны 2 серии; 700-14000 об/мин; наибольший диаметр сверления — 14 мм для стали; общая величина хода 80/100 мм; глубина резания 30/60 мм; высокая точность вращения; широкий спектр дополнительных приспособлений.

Электро-пневматические сверлильные устройства

Доступны 10 различных серий с мощностью двигателя от 0,2 до 4 кВт; регулируемая скорость вращения (210…10000 об/мин); общая величина хода 200 мм; наибольший диаметр сверления — 28 мм для стали; различные параметры сверлильных патронов и шпинделя; встроенный привод и гидроуправление подачей; широкий спектр дополнительных приспособлений.

Электрические устройства для нарезания резьбы

Доступны 2 серии, каждая — с электрическим блоком управления; прочная конструкция шпинделя; доступны варианты: от М2 до М12, от М5 до М22.

Дополнительные приспособления и опции

Фиксированные или регулируемые многошпиндельные сверлильные головки и головки для нарезания резьбы; офсетные сверлильные и для нарезания резьбы головки; пневматический или электрический управляющий сигнал; пневматический или пневмоэлектрический принцип удаление стружки; гидравлическая регулировка скорости и т.д.

Пневматический поворотный стол

Диаметр столешницы 250 мм; диск с 4/6/8/12/24 позициями; фиксированные шкалы (опционально); может быть установлен в любом положении; гидравлическая амортизация.

Airtec Controls — 100% дочерняя компания Airtec Pneumatics — на протяжении вот уже более 30 лет является надежными деловым партнером многочисленных лидеров рынка мировой шинной промышленности. Строгие методы производства и тщательный выбор материалов гарантируют высочайшее качество и надежность всех деталей и изделий данной компании. Компактная конструкция, длительный срок службы, сделали линейку клапанов Airtec ROCKY популярной среди производителей шин по всему миру.

ПОРШНЕВЫЕ КЛАПАНЫ

Серия TPC

Золотниковые поршневые клапаны Airtec серии TPC были преимущественно разработаны для рационализации и автоматизации производственных процессов в шинной промышленности и при изготовлении изделий из пластмассы и резины.

Это клапаны с пневматическим управлением и с тефлоновыми (PTFE) уплотнительными кольцами. Доступны в нормально-закрытом или нормально-открытом, 2/2 и 3/2-ходовые. Универсальны и применяются для работы в следующих средах: пар, горячая и холодная вода, воздух, вакуум или газ.



Преимущества:

  • Не требуется смена клапана при смене рабочей среды
  • Компактная конструкция
  • Самоуплотняющийся, пружино-нагруженный сальник не требует обслуживания
  • Уплотнительные кольца, набивки и поршневые уплотнительные кольца легко заменяемы (замену уплотнительного кольца произвести значительно легче, чем заменить мембрану в регулировочном клапане)
  • Встроенные уплотнительные кольца и пружины защищены от грязи
Технические характеристики:
  • Рабочее давление: до 32 бар
  • Температура: -30…+230 °C
  • Давление первичного управления: 2,5…3,5 бар
  • Материал корпуса: нержавеющая сталь, отливка
  • Материал седла и фланцев: сталь или нержавеющая сталь

Серия FP

Золотниковые поршневые клапаны Airtec серии FP используются преимущественно в среде холодной воды, но также могут применяться для работы в среде воздуха и газа. Данные клапаны доступны в исполнении как простого, так и двойного действия.

    Преимущества:

  • Компактная конструкция клапан (возможность установки в ограниченном пространстве, в труднодоступных местах)
  • Простая перенастройка клапана простого действия в клапан двойного действия
  • Наличие дополнительного монтажного положения (опционально)
Технические характеристики:
  • Рабочее давление: до 30 бар
  • Температура: до +65 °C
  • Давление первичного управления: 2,5…3,5 бар
  • Материал корпуса: бронза
  • Материал цилиндр: литая сталь, внутренне хромирование

РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Серия DC

Регулирующие клапаны Airtec серии DC с пневматическим управлением используются для точной регулировки пара, газа или воздуха. Доступны в нормально-открытом и нормально-закрытом исполнении.



Преимущества:

  • Саморегулирующийся, подпружиненный сальник не требует обслуживания
  • Точная регулировка прохода/потока
  • Двойная направляющая шпинделя, который доступен в двух значениях Cv
  • Доступны монтажные положения (опционально)
Технические характеристики:
  • Рабочее давление: до 20 бар
  • Температура: до +205 °C
  • Давление первичного управления: 0,2 … 1,0 бар
  • Падение давления: макс. 6 бар
  • Материал корпуса: нержавеющая литевая сталь
  • Материал фланцев: сталь
  • Материал клапанного шпинделя: нержавеющая сталь

Серия SR

Регулирующие клапаны Airtec серии SR применяются для автоматической регулировки давления пара, воздуха или газа, для чего на выходе клапана расположено соединение контроля давления. Регулировка давления осуществляется быстро и легко с помощью дистанционной установки (изменение давления воздуха первичного управления).

Преимущества:

  • Быстрая и точная регулировка давления на выходе
  • Двойная направляющая шпинделя клапана
  • Мягкая посадка
  • Доступны монтажные положения (опционально)
Технические характеристики:
  • Рабочее давление: до 13 бар
  • Температура: до +205 °C
  • Материал корпуса: чугун или нержавеющее литейная сталь

ОБРАТНЫЕ КЛАПАНЫ

Серия YL

Обратные клапаны Airtec серии YL применяются для работы в следующих средах: пар, горячая и холодная вода, воздух и газ.



Преимущества:

  • Клапаны легко открываются благодаря перепаду поверхностных давлений между входом и выходом
  • Компактная конструкция клапана уменьшает занимаемую площадь при установке
Технические характеристики:
  • Рабочее давление: 0,1…13 бар
  • Температура: до +205 °C
  •  Материал корпуса: нержавеющая литейная сталь
  • Материал фланцев: сталь

ПОВОРОТНЫЕ (ШАРНИРНЫЕ) СОЕДИНЕНИЯ

Серия LJ

Поворотные соединения Airtec серии LJ применяются для компенсации движения и несоостности труб.  Они используются для работы в следующих средах: пар, горячая и холодная вода, воздух и газ. Данные соединения доступны в исполнении  как с возможностью поворота на угол до макс. 20° или в качестве неподвижных элементов с различными типоразмерами соединений.

Преимущества:

  • Конструкция клапана позволяет его возврат в исходное положение
Технические характеристики:
  • Рабочее давление: до 32 бар
  • Температура: до +230 °C
  • Материал корпуса: литьевая сталь
