Bieler+Lang GmbH

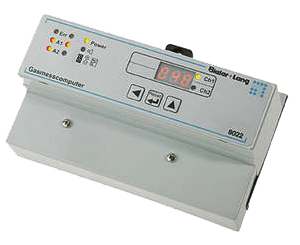

Газоизмерительный компьютер, устанавливаемый на DIN-направляющую. В сочетании с двумя детекторами с выходным сигналом 4-20 мА, работает в качестве устройства отображения и инициирует срабатывание системы безопасности. Измерительная функция для горючих газов данного устройства соответствует директиве ATEX G007 X, типовые испытания в соответствии с директивой 94/9/EC.

• может комбинироваться с одним или двумя детекторами
• 2 пороговых значения аварийного сигнала
• выходные данные: аварийный сигнал 1,2; зуммер; ошибка.
• индикатор концентрации
• микропроцессорная технология
• установка в распределительную коробку, шкаф управления

Газоизмерительный компьютер, устанавливаемый в 19-ти дюймовый реечный корпус 12HP/3U. В сочетании с двумя детекторами с выходным сигналом 4-20 мА, работает в качестве устройства отображения и инициирует срабатывание системы безопасности. Измерительная функция для горючих газов данного устройства соответствует директиве ATEX G007 X, типовые испытания в соответствии с директивой 94/9/EC. Подходит для использования в областях с Уровнем эксплуатационной пригодности и безопасности SIL-1.

• может комбинироваться с одним или двумя детекторами
• 2 пороговых значения аварийного сигнала
• выходные данные: аварийный сигнал 1,2; зуммер; ошибка.
• индикатор концентрации
• микропроцессорная технология

Газоизмерительный компьютер, устанавливаемый в сборочный корпус для дальнейшего монтажа в шкаф управления.  В сочетании с 64 детекторами с выходным сигналом 4-20 мА, работает в качестве устройства отображения газовой концентрации и инициирует срабатывание системы безопасности, если концентрация газа превышает норму. К данной гибкой системе могут быть подключены до 48 выходов с помощью плат расширения.

• до 64 измерительных точек
• 3 пороговых значения аварийного сигнала
• 4 группы сигнализации
• сигнал тревоги инициируется пользовательским мгновенным значением или усредненным по времени
• аварийный сигнал может быть проверен без тестового газа
• удобный буквенно-цифровой, полнотекстовый дисплей с подсветкой

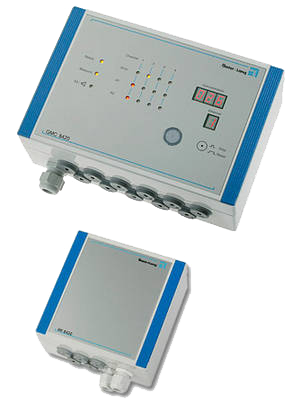

Удобная настенная система контроля, не требующая дополнительной внутренней проводки, и предназначена для подключения к детекторам в зоне взрывоопасности 2. Может использоваться как для прямого инициирования сигнала тревоги со своего внутреннего сигнализатора, так и для управления внешними сигнализаторами. К данному устройству может быть подключено до 4-х измерительных точек.

• до 4 измерительных точек
• 2 уровня сигнала тревоги и дополнительный выход зуммера
• индикатор концентрации
• опционально — RK 8420 (дополнительное расширение релейных выходов)

Используется для измерения текущей концентрации взрывоопасных газов и паров в диапазоне 0-100 Lel. Устройство работает на принципе каталитического горения (тепло реакции), что позволяет контролировать большое количество различных газов, таких как водород и углеводороды. Является очень универсальным детектором, особенно подходит для использования во взрывоопасной зоне 1 и в областях с Уровнем эксплуатационной пригодности и безопасности SIL-1. Типовые испытания измерительной функции — в соответствии с директивой 94/9/EC.

• электрическая безопасность операционных ресурсов: II 2G; Ex de [big] IIC T6; PTB 00 ATEX 1075
• измерительная функция: BAM 03 ATEX 0003 X
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе (опциональное устройство)
• 3-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

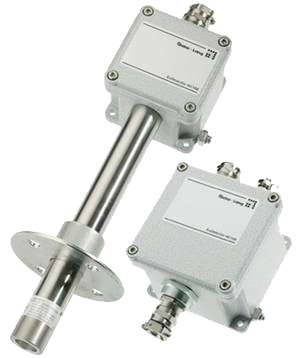

Для установки в воздуховоды, оснащен дистанционным передатчиком. Используется для измерения текущей концентрации взрывоопасных газов и паров в трубопроводной сети. HC 100-K измеряет взрывоопасные газы и пар в диапазоне 0-100 Lel. Устройство работает на принципе каталитического горения (тепло реакции), что позволяет контролировать большое количество различных газов, таких как водород и углеводороды. Комбинация ExDetector HC 100-T и HC 100-K подходит для использования во взрывоопасной зоне 1 и в областях с Уровнем эксплуатационной пригодности и безопасности SIL-1.Типовые испытания измерительной функции — в соответствии с директивой 94/9/EC.

• электрическая безопасность операционных ресурсов ExDetector HC 100-K: II 2G; Ex de IIC T6; PTB 00 ATEX 1075
• электрическая безопасность операционных ресурсов ExDetector HC 100-T: II 2G; Ex de [ib] IIC T6; PTB 00 ATEX 1075
• измерительная функция: BAM 03 ATEX 0003 X
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе (опциональное устройство)
• 3-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 836; GMC 8420

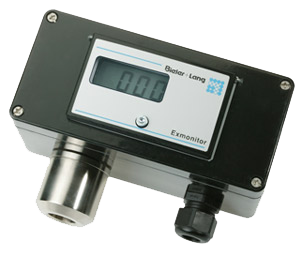

Используется для измерения текущей концентрации взрывоопасных газов и паров в диапазоне 0-100 Lel. Устройство работает на принципе каталитического горения (тепло реакции). Может использоваться в качестве автономного устройства, т.е. может инициировать срабатывание сигнала тревоги без применения контроллера. Также может быть подключен к центральному блоку управления. Подходит для использования во взрывоопасных зонах 2 типа.

• электрическая безопасность операционных ресурсов: II 3 (2) G; Ex nA de [ib] IIC T4; PTB 05 ATEX 1047
• измерительная функция: EN 61779-1; EN 61779-4
• обнаруживаемы вещества: взрывоопасные газы и испарения
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе (опциональное устройство)
• встроенные низковольтные коммутационные выходы для предварительного оповещения и главного сигнала тревоги
• 3-проводная технология
• совместим с контроллерами (каковые не обязательно требуются): GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Используется для измерения текущей концентрации взрывоопасных газов и паров в диапазоне 0-100 Lel. Устройство работает на принципе каталитического горения (тепло реакции), что позволяет контролировать большое количество различных газов, таких как водород и углеводороды. Подходит для использования во взрывоопасной зоне 2 типа и в областях с Уровнем эксплуатационной пригодности и безопасности SIL-1.

• линейный измерительный сигнал 4-20 мА
• электрическая безопасность операционных ресурсов: II 3G; Ex nA de IIC T4; PTB 10 ATEX 1023
• простая калибровка непосредственно на самом детекторе
• 3-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

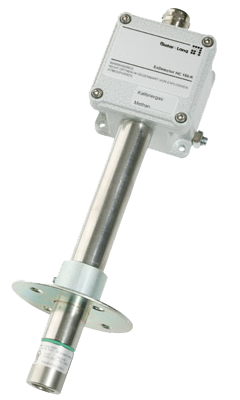

Для измерения текущей концентрации взрывоопасных газов и паров в диапазоне 0-100 Lel в воздуховодах. Устройство работает на принципе каталитического горения (тепло реакции). Подходит для использования во взрывоопасной зоне 2 типа и в областях с Уровнем эксплуатационной пригодности и безопасности SIL-1.

• линейный измерительный сигнал 4-20 мА
• электрическая безопасность операционных ресурсов: II 3G; Ex nA de IIC T4; PTB 10 ATEX 1023
• простая калибровка непосредственно на самом детекторе
• 3-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Предназначен для обнаружения горючих газов и испарений в диапазоне 0-100 Lel. Оснащен инфракрасным датчиком газа. Прекрасно подходит для атмосфер с каталитическими ядами, которые не допускают использования других типов датчиков. Подходит для использования во взрывоопасной зоне 1 типа.

• электрическая безопасность операционных ресурсов: корпус II 2G; Ex de [ib] IIC T6; PTB 00 ATEX 1075; детекторная головка II 2G; Ex ed IIC T6; PTB 00 ATEX 1076U
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе (опционально)
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Предназначен для обнаружения горючих газов и испарений в диапазоне 0-50 Lel. Оснащен надежным полупроводниковым датчиком газа. Устройство работает на принципе каталитического горения (тепло реакции). Прекрасно подходит для атмосфер с каталитическими ядами, которые не допускают использования других типов датчиков. Может использоваться в качестве автономного устройства, т.е. может инициировать срабатывание сигнала тревоги без применения контроллера. Оснащен также низковольтными коммутационными выходами для предварительного оповещения, главного сигнала тревоги и сигнала ошибки детектора. Также может быть подключен непосредственно к центральному блоку управления.

• электрическая безопасность операционных ресурсов: II 3 (2) G; Ex nA de [ib] IIC T4; PTB 07 ATEX 1002
• Обнаруживаемые вещества: датчик типа М — метан; датчик типа Р — пропан, гептан, водород; датчик типа S — R134a тетрафторэтан
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе
• совместим с контроллерами (каковые не обязательно требуются): GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Детекторы данной серии используются для обнаружения присутствия токсичных газов либо кислорода. Оснащения электрохимическим измерительным модулем. Предназначены для эксплуатации во взрывоопасных зонах. Электробезопасность рабочего ресурса протестирована и сертифицирована в соответствии с директивой 94/9/EC.

• обнаруживаемые вещества: CO, H₂S, NO, NO₂, SO₂, Cl₂, HCN, H₂, HCl, NH₃, O₃, C₂H₄0, O₂, и т.д.
• электрическая безопасность операционных ресурсов: II 2G; Ex ia IIC T4 Gb; BVS 03 ATEX E 384
• индикатор концентрации
• диапазон измерений: зависит от типа газа
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе
• 2-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Детекторы данной серии используются для обнаружения присутствия токсичных газов либо кислорода. Оснащения электрохимическим измерительным модулем.

• обнаруживаемые вещества: CO, H₂S, NO, NO₂, SO₂, Cl₂, HCN, H₂, HCl, NH₃, O₃, C₂H₄0, O₂, и т.д.
• диапазон измерений: зависит от типа газа
• линейный измерительный сигнал 4-20 мА
• простая калибровка
• 2-проводная технология
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

Детекторы данной серии могут обнаруживать CO₂ в диапазоне 0-2 объемных  %. Оснащены инфракрасным датчиком газа. Подходит для использования во взрывоопасной зоне 1 типа.

• электрическая безопасность операционных ресурсов: корпус II 2G; Ex de [ib] IIC T6; PTB 00 ATEX 1075; детекторная головка II 2G; Ex ed IIC T6; PTB 00 ATEX 1076U
• линейный измерительный сигнал 4-20 мА
• простая калибровка непосредственно на самом детекторе (опционально)
• совместим с контроллерами: GMC 8022; GMC 8022 E; GMC 8364; GMC 8420

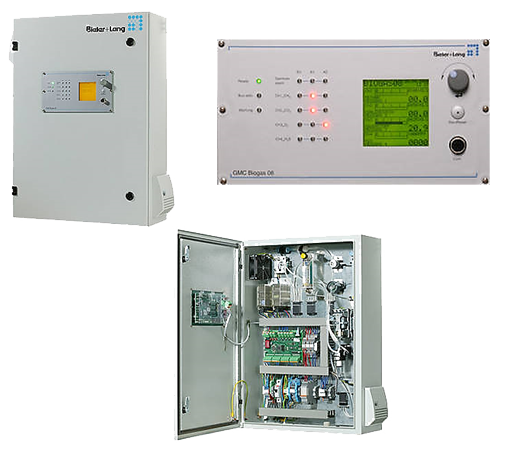

Используется для контроля за процессом ферментации биогаза и газа, образующегося в канализационных коллекторах. Состав биогаза необходимо контролировать для оптимизации мониторинга производственных процессов.

Измеряет уровень метана, углекислого газа, остаточного кислорода и сероводорода в пользовательских циклах. Датчик сероводорода располагается в отдельном канале и оснащен устройством защиты от перегрузки (это только один пример, возможны и други варианты конструкции для снижения расходов на техобслуживание).  Прост в использовании и имеет дисплей с наглядным меню ( на английском, немецком или французском языке).

• двойной инфракрасный измерительный стенд для CH₄ и CO₂
• H₂S датчик — в отдельном канале и оснащен устройством защиты от перегрузки
• модульная конструкция, легко дооснащается при необходимости
• низкие расходы на техобслуживание
• встроенный регистратор данных на 1440 записей, включая вывод данных
• активное управление функционирования насоса перед каждым измерением
• автоматическая калибровка нуля датчика перед каждым измерением
• совмести с детекторами: ExDetector HC 100, ExDetector HC 200, Gasmonitor HC 150, Exmonitor

• до 4-х детекторов GM Ecoline HC 50
• 2 порога сигнализации
• индикатор измеренных показателей
• беспотенциальные перекидные контакты для всех порогов срабатывания сигнализации
• PhotoMOS реле для интеграции в любую систему контроля здания
• функциональный сертификат в соответствии с DIN EN 50194: TÜV Süd Automotive GmbH, Report BA68851T

• детектор для природного и сжиженного газа
• диапазон обнаружения: 0-100 % LEL (Lower Explosive Limit — Нижний Предел Взрываемости)
• принцип действия: каталитическое горение
• функциональный сертификат в соответствии с DIN EN 50194: TÜV Süd Automotive GmbH, Report BA68851T
• совместим с контроллером GMC Ecoline 8304

Используется для измерения концентрации оксида углерода в подземных гаражах. Оснащен CAN-bus интерфейсом, электромеханическим измерительным модулем для измерения оксида углерода в диапазоне 0-300 ppm (parts per millon).

• принцип действия: электромеханический измерительный модуль
• калибровка непосредственно на детекторе (опционально)
• совместим с контроллером GMC 8364 C

Используется для измерения концентрации диоксида азота в подземных гаражах. Оснащен CAN-bus интерфейсом, электромеханическим измерительным модулем для измерения диоксида азота в диапазоне 0-20 ppm (parts per millon).

• принцип действия: электромеханический измерительный модуль
• калибровка непосредственно на детекторе (опционально)
• совместим с контроллером GMC 8364 C

Используется для измерения концентрации оксида углерода в подземных гаражах. Оснащен электромеханическим измерительным модулем для измерения оксида углерода в диапазоне 0-300 ppm (альтернативный диапазон измерений 0-150 ppm), имеет высококачественный алюминиевый корпус.

• принцип действия: электромеханический измерительный модуль
• 4-10 мА интерфейс
• 3-х электродный датчик
• калибровка непосредственно на детекторе
• совместим с контроллером: GMC 8022-CO, GMC 8022 E-CO, GMC 8364

В комбинации с детекторами Gasmonitor CO-300 и Gasmonitor NO2-300 контролирует и отображает текущую концентрацию газа и выдает предупреждение, когда концентрация становится слишком высокой.

Имеет  3 порога сигнализации для инициирования различных уровней предупреждения при различных концентрациях.

Оснащен CAN-bus интерфейсом, испытан с соответствии с VDI 2053.

• до 32-х детекторов типа Gasmonitor CO-300, Gasmonitor NO2-300
• 3 порога сигнализации
• 4 группы сигнализации
• сигнализация может быть протестирована без испытательного газа
• удобный, буквенно-численный дисплей с подсветкой
• сборочный корпус для установки в шкаф управления

В комбинации с набором детекторов используется для отображения концентрации CO в подземных гаражах и инициирования соответствующий предупреждающий сигнал. Имеет рельсовый корпус, предназначенный для установки в шкаф управления. испытан с соответствии с VDI 2053.

• до 2-х детекторов типа  Gasmonitor CO-324
• 3 порога сигнализации
• выходы: сигнализация 1, 2, 3; ошибка
• индикатор концентрации
• микропроцессорная технология

В комбинации с набором детекторов используется для отображения концентрации CO в подземных гаражах и инициирования соответствующий предупреждающий сигнал. Испытан с соответствии с VDI 2053.

• до 2-х детекторов типа  Gasmonitor CO-324
• 3 порога сигнализации
• выходы: сигнализация 1, 2, 3; ошибка
• индикатор концентрации
• микропроцессорная технология
• реечный корпус 19″ 12HP/3U

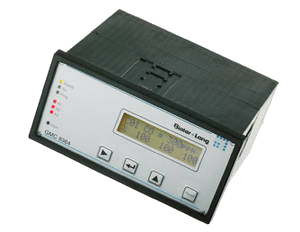

В комбинации с датчиком Gasmonitor CO-324 контролирует и отображает текущую концентрацию окиси углерода в подземных гаражах. Имеет 3 порога сигнализации: 1 и 2 сигналы обычно используются для контроля систем вентиляции, 3 сигнал — для эвакуации из помещения. Испытан с соответствии с VDI 2053.

• до 64-х детекторов типа Gasmonitor CO-324
• 3 порога сигнализации
• 4 группы сигнализации
• сигнализация может быть протестирована без испытательного газа
• удобный, буквенно-численный дисплей с подсветкой

Регулировочное устройство Calibrationbox-i используется для регулировки, настройки и калибровки детекторов серий ExDetector.  Оно отображает текущую концентрацию взрывоопасных газов и паров, измеряемых при помощи детекторов.

Данное устройство имеет функцию сохранения калибровочной информации  для возможности её дальнейшей обработки в системе IT.

Регулировочное устройство прошло типовые испытания в соответствии с Директивой 94/9/EC, предназначено для использования во взрывоопасных зонах 1 и 2 типа.

• Электрическая безопасность электронных ресурсов: II 2G, Ex ib IIC T4, PTB 01 ATEX 2102, BAM 03 ATEX 0003 X
• Степень защиты: IP 54
• Вес: 660 г
• Габаритные размеры (В×Ш×Г): 180×86×36 мм
• Материал корпуса: аллюминий

Комплект для технического обслуживания подбирается в зависимости от индивидуальных требований Заказчика.

Испытательный газ поставляется в небольших баллонах и предназначен для проверки и регулировки газоанализаторов, детекторов и контроллеров Bieler+Lang.
